Tipos de RadaresLos radares primeramente pueden dividirse en dos grandes grupos, radares activos y radares pasivos. Los radares activos emiten pequeños pulsos de microondas en la dirección de interés y reciben y almacenan la energía dispersada por los objetos dentro de un campo de un captura de la imagen. Los radares pasivos reciben niveles de radiación de microondas emitidas por los objetos en su ambiente natural. De acuerdo con el tamaño de la antena, los radares también pueden dividirse en dos grandes grupos
Los RAR son equipos donde el tamaño de la antena es controlado por la longitud fisica de la antena. También son conocidos como radares no coherentes. La ventaja de los equipos RAR esta en su diseño simple y en el procesasmiento de los datos. Sin embargo su resolución es pobre para el rango cercano, misiones de baja altitud y longitudes de onda baja. El uso de estos datos estaría limitado para longitudes de onda mas corta y sería dificil aplicarlos a estudios atmosféricos o de dispersión, debido a que las misiones vuelan a baja altitud y su cobertura es pequeña. La resolución de la imagen es limitada por la longitud de la antena. La antena necesita tener varias veces el tamaño de la longitud de onda para reducir el ancho de banda de la señal emitida. Sin embargo es impráctico diseñar una antena suficientemente grande como para producir datos de alta resolución.
Los SAR (Synthetic Aperture Radar) son sistemas de radares coherentes que generan imágenes de alta resolución. Una apertura sintética o antena virtual, consiste en un extenso arreglo de sucesivas y coherentes señales de radar que son transmitidas y recibidas por una pequeña antena que se mueve a lo largo de un determinado recorrido de vuelo u órbita. El procesamiento de la señal usa las magnitudes y fases de la señal recibida sobre sucesivos pulsos para crear una imagen. Los puntos en los cuales sucesivos pulsos son transmitidos son considerados como largos arreglos sintéticos usados para generar la imagen SAR. Se envian pulsos de señal a los mismos puntos de la superficie terrestre en dos o más momentos distintos de la trayectoria del radar y la resolución que se obtiene es equivalente a la que si se utilizara una antena de similar longitud que la distancia entre los pulsos. Esta concepto de larga antena virtual es la base the los radares de apertura sintética.

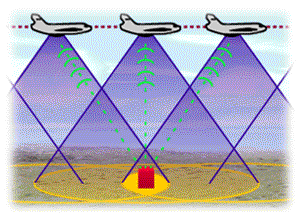

Generación de apertura sintética: el objeto rojo es registrado desde distintas posiciones del sensor.
Los SAR son instalados sobre aviones o plataformas espaciales y han servido para mapear la superficie de la tierra aun en condiciones atmosférica adversas, también son herramientas útiles para mapear la superficie del mar. Algunos aplicaciones de los sensores SAR son incluidos en diferentes modos de aplicación como son los ScanSAR, SpotlightSAR, polarimetricSAR, interferometricSAR o InSAR. A los RAR y SAR transportados en aviones se los denomina SLAR (Side Looking Airbone Radar) y difieren en el poder de resolución |
|
